AA Tree

Data structure
2021년 6월 3일

RB-Tree를 응용한 트리로 RB-Tree의 많은 조건을 일부 제거하여 구현을 더 간단하게 만든 트리로 균형을 맞추기 위해 레벨의 개념을 사용한 트리이다.

부모와 레벨이 같은 자식 노드의 연결을 수평 링크라고 하며, 이 노드를 구분하기 위해 RED라는 개념을 이용한다.

1. 특징

왼쪽 자식은 RED가 될 수 없다.
연속으로 RED가 올 수 없다. (이중 RED 불가 == 이중 수평 링크)
루트에서 null가지 leafnode까지의 경로에는 동일한 수의 블랙 노드가 존재한다. (RB Tree의 규칙)
모든 leaf node의 레벨은 1이다.
모든 왼쪽 자식의 레벨은 부모의 레벨보다 1 낮다.
모든 오른쪽 자식의 레벨은 부모와 같거나 1 낮다.
모든 오른쪽 손자의 레벨은 할아버지 노드보다 낮다.
1보다 큰 레벨의 모든 노드들은 2개의 자식을 갖는다.

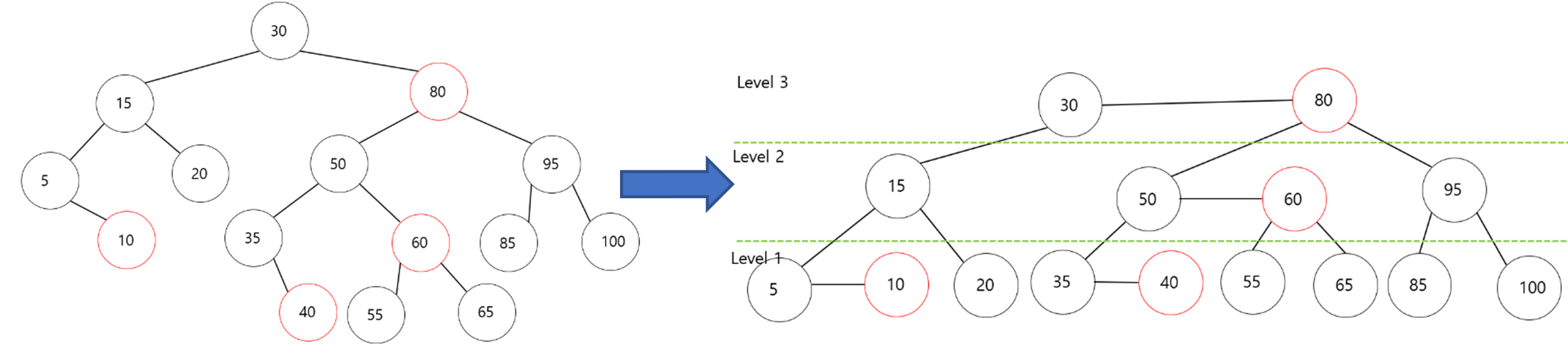

왼쪽 트리를 얼핏 보면 RB-Tree같지만 왼쪽 자식은 RED를 갖지 않는 AA-Tree이고, 이를 레벨을 기준으로 보면 오른쪽과 같이 그려 볼 수 있다.

2. 사용 기법

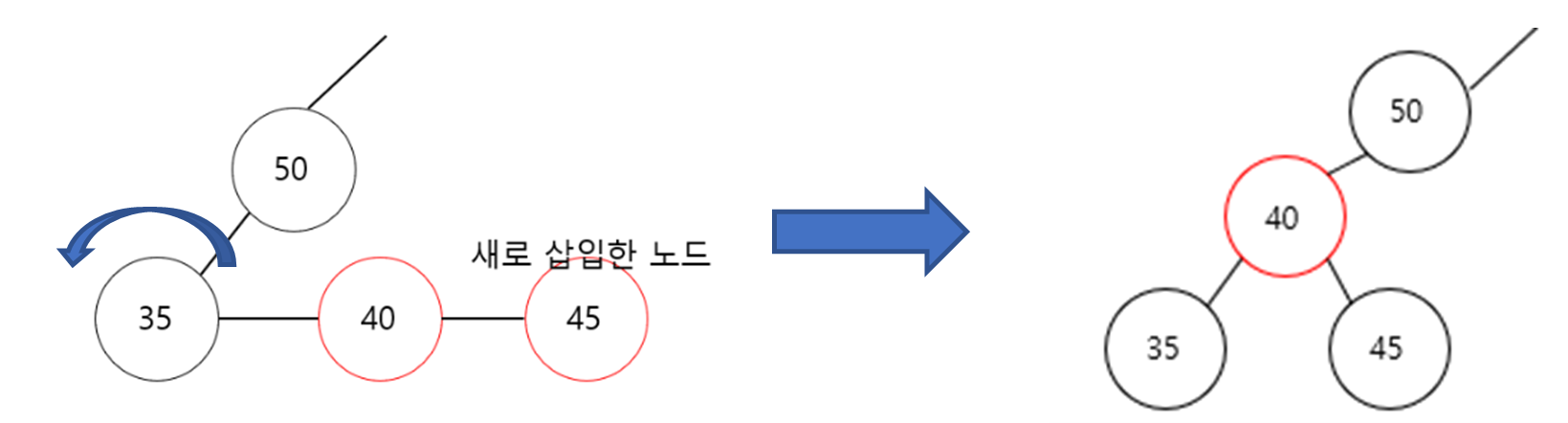

1) Split

이중 수평 링크(이중 red)일 시 해결하기 위한 방법으로 지금까지 다른 BBST와 동일하게 rotate의 개념이다.

이중 red가 생기는 경우는 위 사진과 같이 무조건 오른쪽 방향으로 생기기 때문에 할아버지 노드(35) 기준으로 left방향으로만 rotate시키고 색을 바꿔 주면 된다.

특징으로 Split을 수행하면 level이 달라진다.

2) Skew

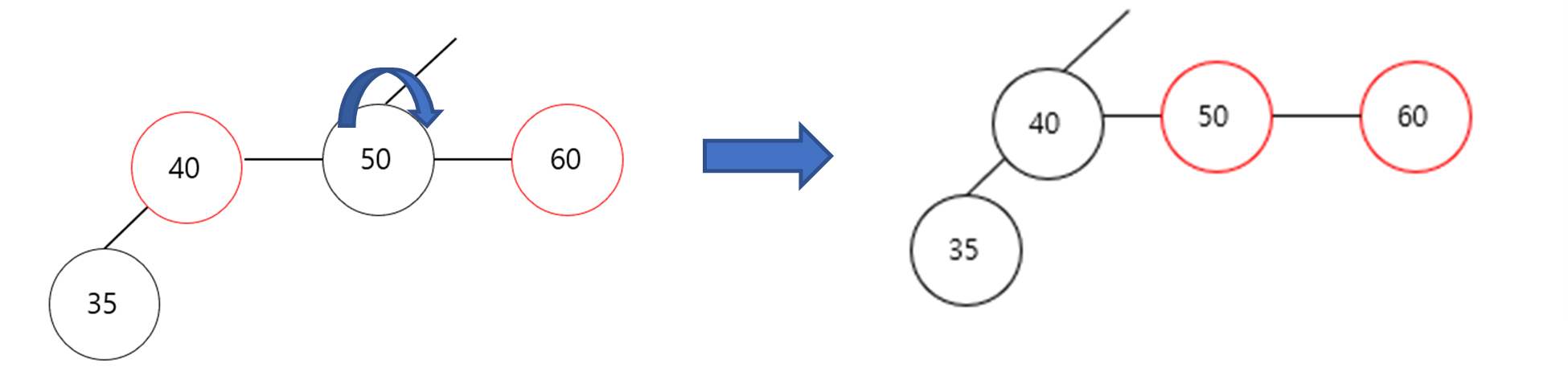

red가 왼쪽자식으로 위치 한 경우 규칙에 위배되기 때문에 해결하는 방법으로 문제가 되는 노드(40)과 부모 노드(50)을 right rotate 시키고 색을 바꿔 이중 레드로 만드는 방법이다.

Skew는 회전을 수행해도 기본적으로 동일한 level선상에서 바뀐다.

3. 구현

위에서 말한 것처럼 실제 구현에 있어, 실제 red / black의 값을 갖는 데이터를 추가하지 않아도 구현이 가능하나 level을 저장할 데이터를 추가해야 한다.

1) 삽입

BST규칙에 맞게 삽입 후 문제가 되는 노드를 Split과 Skew를 통해 rebalancing하며 root까지 올라가면서 규칙에 위배되지 않을 때 까지 split과 skew를 수행하면 된다.

2) 삭제

삭제할 노드가 red leafnode

그냥 제거하면 된다.

삭제할 노드가 하나의 leaf node 자식을 갖는 내부 노드 인 경우

삭제할 노드는 검은색이고, 자식은 레드일 수 밖에 없기 때문에 자식과 값을 교환 후, 삭제하면 된다.

두개의 자식이 있고 successor가 red일 경우

이는 red가 leafnode일 경우밖에 없기 때문에 값을 교환 후 leafnode를 삭제하면 된다.

두개의 자식이 있고 successor가 한 개의 leaf node 자식을 갖는 경우

값을 교환 후 2번 규칙 적용하면 된다.

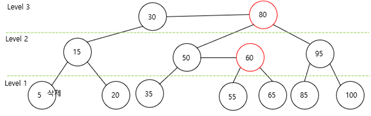

두개의 자식이 있고, Successor가 black leaf node 이거나 삭제할 노드가 black leaf node 일 경우

black leaf node를 삭제 시 레벨 2이상의 노드는 2개의 자식을 갖는 다는 규칙이 깨지므로 아래와 같은 과정을 수행해주어야 한다.

Leaf node를 삭제하고 그 부모 노드(15)의 레벨을 한 단계 감소시킨다.

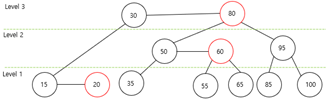

할아버지 노드(30)의 레벨과 부모 노드의 레벨이 2이상 차이 난다면 할아버지 레벨도 1감소시킨다.

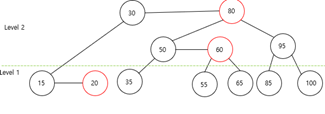

또, 할아버지 노드의 오른쪽 자식(80)이 red일 경우 오른쪽 자식도 레벨 1감소 시킨다.

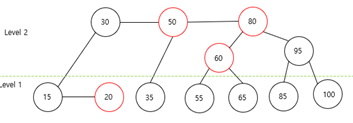

그 후, 할아버지 노드(30)를 기준으로 skew, 할아버지 오른쪽 자식(80)의 노드 기준으로 skew 한다. alter-text

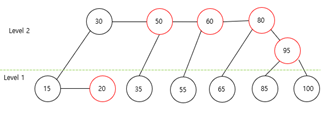

할아버지(30) 오른쪽 손자 노드(80)를 기준으로 skew를 수행한다.

그 후, 할아버지 노드(30)을 기준으로 split을 수행한다.

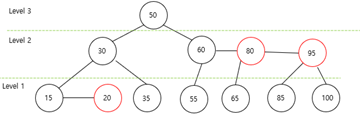

마지막으로 할아버지 노드의 오른쪽 자식(60)을 기준으로 split을 수행한다.

3) 순회 과정

일반 BST와 동일하게 전위 / 중위 /후위 로 순회를 하는 방법이 있다.

4) 탐색 과정

AA Tree또한, BBST이므로 탐색 방법은 동일하고 O(lgn)의 시간 복잡도를 보장한다.

4. 시간 복잡도

삽입과 삭제 과정에서 rotate가 일어나는데 이는 O(1)만큼의 시간이 소요되고 이 rotate가 최대 O(lgn) 만큼 일어나기 때문에 O(lgn)의 시간 복잡도를 갖는다.

5. RB Tree와 비교

RB-Tree와 비교해서 자식의 왼쪽에 있냐 오른쪽에 있냐 대칭이지도 않고 무조건 한쪽방향으로만 회전도 할 수 있고 case 수도 훨씬 적어 구현이 간단하며, red/black은 설명을 쉽게 하기 위해 구분 지어 설명한 것이지 실제 구현에 있어서는 red/black의 값을 갖는 추가 데이터가 필요하지 않다. (자식이지만 같은 레벨에 있는 자식을 red라고 명명했을 뿐)

6, 구현 코드

github으로 보기

/*
 * C++ 이용하여 AA Tree 구현하기
 *
 * 목적 : AA Tree 공부 하기 위해 작성했으며,
 *       C++ 이용하여 작성하시는 분들에게 도움이 되고자 했다.
 *
 * 설명 : key 값은 int만 가능 하며 중복 key는 허용 x
 *       단순 연결 리스트로 구현
 *
 *       class AA Tree
 *
 *       변수 :   root => root node
 *
 *       생성자 : AATREE =>  root 를 null로 초기화
 *
 *       함수 :   IsKey => key값이 있는지 검사하는 함수
 *
 *               Insert => 재귀를 이용한 삽입 함수 (return void)
 *               Delete => 재귀를 이용한 삭제 함수 (return void)
 *
 *               split(x) => x가 이중 레드를 가지고 있다면 rotate (return void)
 *               skewy(x) => x의 왼쪽자식이 레드일때 level변화 없이 교환 (return void)
 *
 *               Inorder,Preorder,Postorder => 순회 함수
 *               tree_minimum(x), tree_maximum(x) => 노드 x 기준으로 가장 왼쪽, 오른쪽 return 함수
 *
 *               DisplayMenu, SelectMenu => 초기 Menu판 print 함수
 *               Insert_helper,Delete_helper,order_helper,print_helper => 각각 이벤트 수행시 입력받고 조건 에러 처리 위한 함수 와 tree print
 * 해주는 함수
 *
 *        Balancing에서 각 case에 대한 설명은 github에 적어 놓았다.
 *
 * 작성자 : gowoonsori
 * github : https://github.com/gowoonsori/my-tech/tree/master/dataStructure/Tree
 */

#include <algorithm>  // max() 함수 이용
#include <iostream>

struct node {
    int key;
    node *left = nullptr;
    node *right = nullptr;
    int level = 1;
};
typedef node *NodePtr;

class AATree {
   private:
    NodePtr root;  //루트 노드

    // key값이 있는지 없는지 검사 있으면 pointer 값, 없으면 nullptr
    NodePtr IsKey(int item) {
        NodePtr t = root;

        /*key값을 찾거나 없다면 break*/
        while (t != nullptr && t->key != item) {
            t = (item < t->key) ? t->left : t->right;
        }
        return t;
    }

    /*새로운 key 삽입함수로 root노드 반환*/
    void Insert(int item, NodePtr &x) {
        /*새로운 노드 삽입*/
        if (!x) {
            NodePtr y = new node;
            y->key = item;
            x = y;
            return;
        } else if (x->key < item) {
            Insert(item, x->right);
        } else {
            Insert(item, x->left);
        }

        /*재귀적으로 Insert를 수행하기 때문에 삽입 위치부터 루트까지 올라가며
          규칙이 위배되는 지 검사하여 skew, split 수행이 가능하다.*/
        skew(x);
        split(x);
    }

    /*key 삭제 함수*/
    void Delete(int item, NodePtr &x) {
        static NodePtr y, p;  // y : 삭제할 노드가 red leaf인지 판별하기 위한 포인터
                              // p : 자식이 두개인 경우 successor와 값을 교환후 삭제하기 위한 포인터

        if (!x) return;
        y = x;
        if (item < x->key) {
            Delete(item, x->left);
        } else {
            p = x;
            Delete(item, x->right);
        }

        /*삭제할 노드가 red leaf이거나 successor가 red leaf일때*/
        if (x == y) {
            p->key = x->key;
            x = x->right;
            delete y;
        } else {
            /*x의 레벨과 자식의 레벨이 2이상 차이날경우*/
            if ((x->left && x->left->level < x->level - 1) || (x->right && x->right->level < x->level - 1)) {
                /*x의 레벨을 감소 시키고 x의 오른쪽 자식이 레드 일경우 자식도 레벨 감소*/
                if (x->right->level > --x->level) {
                    x->right->level = x->level;
                }
                skew(x);
                skew(x->right);
                skew(x->right);
                split(x);
                split(x);
            }
        }
    }
    void split(NodePtr &x) {
        /*x의 손자와 x의 레벨이 같을때 == 이중 레드*/
        if (x->right && x->right->right && x->right->right->level == x->level) {
            NodePtr y = x->right;
            x->right = y->left;
            y->left = x;
            x = y;
            x->level++;
        }
    }

    void skew(NodePtr &x) {
        /*x의 왼쪽자식이 레드일때 레벨의 변화 없이 값 교환*/
        if (x->left && x->left->level == x->level) {
            NodePtr y = x->left;
            x->left = y->right;
            y->right = x;
            x = y;
        }
    }

    /*y를 중심으로 오른쪽으로 회전*/

    /*show tree*/
    void print_helper(NodePtr root, std::string indent, bool last) {
        // print the tree structure on the screen
        if (root != nullptr) {
            std::cout << indent;
            if (last) {
                std::cout << "R----";
                indent += "     ";
            } else {
                std::cout << "L----";
                indent += "|    ";
            }

            std::cout << root->key << " (" << root->level << ")" << std::endl;
            print_helper(root->left, indent, false);
            print_helper(root->right, indent, true);
        }
    }

    /*중위순회*/
    void Inorder(NodePtr target) {
        if (target == nullptr) return;
        Inorder(target->left);
        std::cout << target->key << " ";
        Inorder(target->right);
    }
    /*후위순회*/
    void Postorder(NodePtr target) {
        if (target == nullptr) return;
        Postorder(target->left);
        Postorder(target->right);
        std::cout << target->key << " ";
    }
    /*전위순회*/
    void Preorder(NodePtr target) {
        if (target == nullptr) return;
        std::cout << target->key << " ";
        Preorder(target->left);
        Preorder(target->right);
    }

   public:
    AATree() { this->root = nullptr; }
    //최솟값 찾기
    NodePtr tree_minimum(NodePtr x) {
        while (x->left != nullptr) {
            x = x->left;
        }
        return x;
    }
    //최댓값 찾기
    NodePtr tree_maximum(NodePtr x) {
        while (x->right != nullptr) {
            x = x->right;
        }
        return x;
    }

    void DisplayMenuBoard() {
        std::cout << "         ** AA Tree **     " << std::endl;
        std::cout << "                            " << std::endl;
        std::cout << "              Menu          " << std::endl;
        std::cout << "          1. Insert Key     " << std::endl;
        std::cout << "          2. Delete Key     " << std::endl;
        std::cout << "          3. Show Tree      " << std::endl;
        std::cout << "          4. choose order   " << std::endl;
        std::cout << "          5. show Menu      " << std::endl;
        std::cout << "          6. clear Display  " << std::endl;
        std::cout << "          7. exit           " << std::endl;
        std::cout << std::endl;
    }
    void SelectMenu() {
        DisplayMenuBoard();
        int i = -1;

        while (i != 8) {
            std::cout << "(show Menu : 5) -->  select :   ";
            std::cin >> i;
            switch (i) {
                case 1:
                    Insert_helper();
                    break;
                case 2:
                    Delete_helper();
                    break;
                case 3:
                    print_helper(root, "", true);
                    break;
                case 4:
                    Order_helper();
                    break;
                case 5:
                    DisplayMenuBoard();
                    break;
                case 6:
                    system("cls");
                    DisplayMenuBoard();
                    break;
                case 7:
                    return;
                default:
                    std::cout << " !!! Wrong entered !!!\n" << std::endl;
            }
        }
    }

    void Insert_helper() {
        int item;
        std::cout << "Key to insert  :  ";
        std::cin >> item;
        if (IsKey(item)) {
            std::cout << "!!! " << item << " is already exists !!!\n";
            return;
        }
        Insert(item, root);
        return;
    }

    void Delete_helper() {
        int item;
        std::cout << "Key to delete  :  ";
        std::cin >> item;
        if (!IsKey(item)) {
            std::cout << "!!! " << item << " is not exists !!!\n";
            return;
        }
        Delete(item, root);
        return;
    }

    void Order_helper() {
        int i;
        std::cout << "         == Order Menu ==" << std::endl;
        std::cout << "          1. PreOrder" << std::endl;
        std::cout << "          2. InOrder" << std::endl;
        std::cout << "          3. PostOrder" << std::endl;
        std::cout << "          4. exit" << std::endl;
        std::cout << " --> select  :  ";

        std::cin >> i;
        switch (i) {
            case 1:
                Preorder(this->root);
                std::cout << std::endl;
                break;
            case 2:
                Inorder(this->root);
                std::cout << std::endl;
                break;
            case 3:
                Postorder(this->root);
                std::cout << std::endl;
                break;
            case 4:
                return;
            default:
                std::cout << " !!! Wrong enter !!!\n" << std::endl;
                break;
        }
        return;
    }
};

int main() {
    AATree tree;
    tree.SelectMenu();

    return 0;
}
